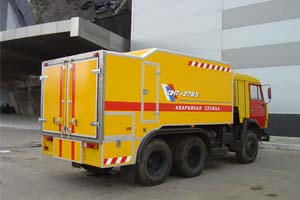

Для большинства каналопромывочных машин используются рукава высокого давления длиной 100 м без стыков. На малогабаритных машинах применяются рукава меньшей длины - до 80 м. На больших машинах длина рукавов доходит до 150 м.
При выборе рукава необходимо определить оптимальное сочетание следующих его главных характеристик:
- рабочее давление;
- диаметр внутреннего сечения;
- износостойкость;
- минимальный радиус изгиба;
- масса;
- морозостойкость;
- цена.
Рабочее давление при эксплуатации рукава высокого давления должно быть на 10-15% больше максимального давления (Pmax), развиваемого насосом машины. При этом разрывное давление рукава должно превышать рабочее давление не менее, чем в 3 раза.
Как правило, и рабочее и разрывное давления рукавов указываются в их технических характеристиках.
Большое значение имеет правильный выбор проходного сечения рукава. При большой длине рукава сопротивление воды при трении о стенки рукава существенно увеличивается с ростом расхода воды. Для резиновых рукавов можно ориентировочно определить потери давления dР в рукавах различного диаметра в зависимости от расхода по графику. Для пластиковых рукавов эти потери несколько меньше.
Допустимые потери давления в рукаве определяются по формуле:
dPдоп. = 0,8 Pmax — Pнас, где Pmax - максимальное давление, развиваемое насосом высокого давления; Рнас - давление перед насадком, необходимое для его нормальной работы.
Коэффициент 0,8 учитывает щадящий режим работы машины.

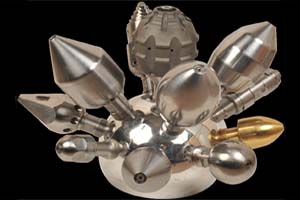

Для большинства отечественных и зарубежных насадков, применяемых для прочистки канализационных и водосточных сетей величина Рнас соответствует давлению 10 МПа (100 атм).
Допустимые потери давления в рукаве dPдоп должны быть больше потерь давления dР в рукаве при рабочем расходе из графика. Это условие dР < dPдоп. является определяющим при выборе габаритов рукава. Необходимо проверить это условие для рукавов с разным внутренним диаметром и выбрать рукав с наименьшим внутренним диаметром.
Таким образом, если максимальное давление насоса Вашей машины равно 16 МПа, то допустимые потери давления в рукаве dPдоп.п = 0,8•16 –10 = 2,8 МПа.
Пример. Если рабочий расход каналопромывочной машины 12,5 м3/ч, то по графику потери в рукаве длиной 100м составят dР = 6,0 МПа при диаметре проходного сечения d = 20 мм, dР = 1,8 МПа при d = 25 мм и dР = 0,5 Мпа при d = 32 мм. При величине Pmax = 16 МПа допустимые потери давления dPдоп. = 2,8 МПа и условие dР< dPдоп. выполняется для рукавов с d = 25 мм и d = 32 мм. Рукав с внутренним диаметром 32 мм гораздо тяжелее и дороже рукава с d = 25 мм, поэтому следует заказывать рукав с d = 25 мм.
Для каналопромывочных машин требуются рукава повышенной износостойкости, т.к. они в процессе работы подвергаются интенсивному абразивному износу и механическим воздействиям на участках перегиба у нижней кромки колодца и на стыках и неровностях в трубах. Такие рукава из пластика с полиуретановым покрытием при правильной эксплуатации могут непрерывно проработать от одного до двух лет.
Наиболее часто применяют резинотканевые рукава с двойной металлической оплеткой, предназначенные для масляных гидросистем, износостойкость которых в два – три раза меньше. Но и цена их, как правило, меньше в 2 – 3 раза.
При выборе рукавов необходимо учитывать условия их эксплуатации. Если требуется работа машины при отрицательных температурах, то рациональнее применять резинотканевые рукава, т.к. пластиковые рукава «дубеют» и радиус их изгиба существенно увеличивается, что затрудняет их подачу в трубу из колодца.
Однако резинотканевые рукава имеют большую массу по сравнению с пластиковыми рукавами, что ухудшает проходимость насадка с рукавом по трубам.
Резинотканевые рукава в исполнении 2SN с проходными диаметрами 25 и 19 мм, как правило, опрессовываются фитингами с накидными гайками с резьбами М39х2.
